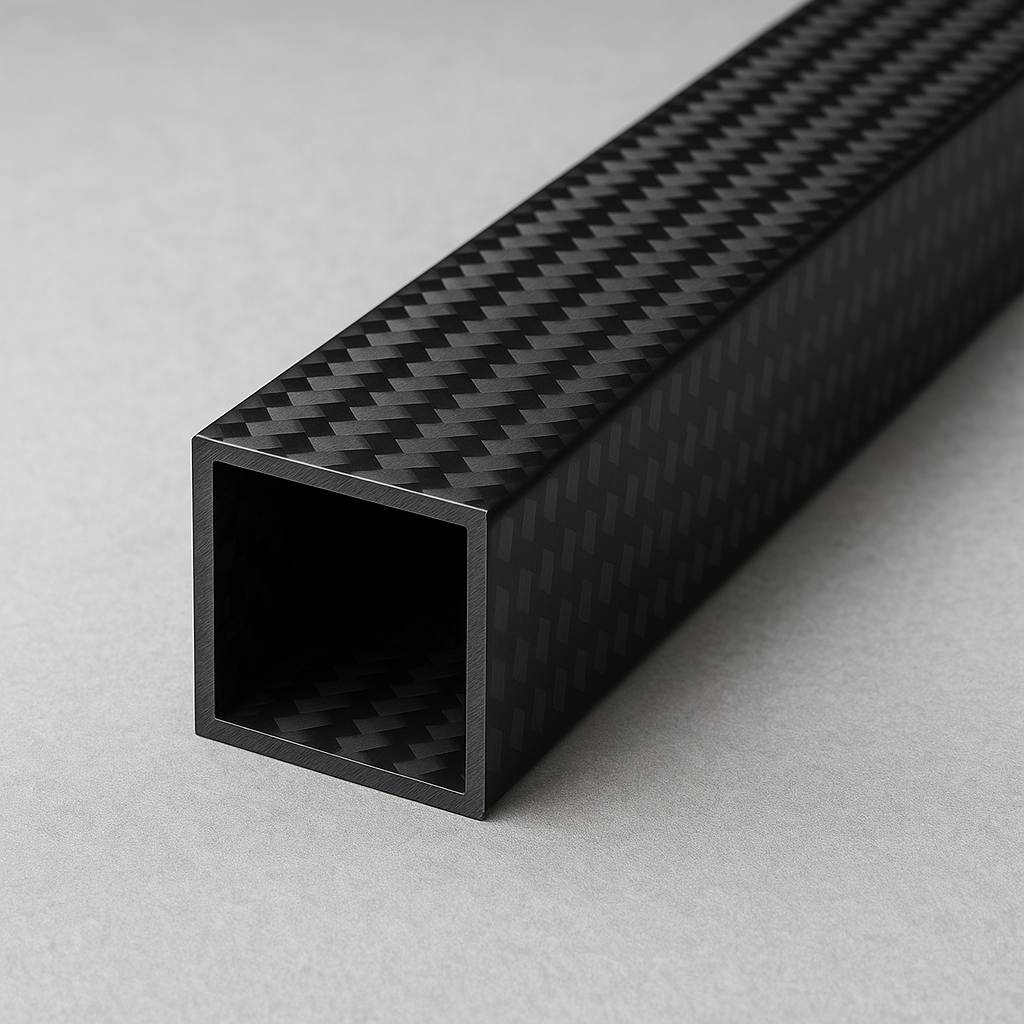

🧱 Co jsou čtvercové karbonové trubky?

Karbonové trubky ve tvaru čtvercového profilu (tzv. jekly) jsou dutinové konstrukční prvky vyrobené z uhlíkových (karbonových) vláken v kombinaci s epoxidovou nebo jinou polymerní matricí.

✅ Mají výborný poměr pevnosti k hmotnosti
✅ Vysokou tuhost v ohybu a torzi
✅ Jsou velmi lehké, odolné vůči korozi a mají skvělou frekvenční odezvu

⚙️ Jak se karbonové profily vyrábí?

(Rozšířená verze s detaily o ostrých a zaoblených hranách)

🧪 1. Výběr materiálu

• Karbonová vlákna (typ T700, T800, IM7 – liší se pevností a modulem pružnosti)

• Polymerní matrice – nejčastěji epoxidové pryskyřice (vysoká pevnost, odolnost vůči teplu a chemikáliím)

• Přídavné materiály:

  • Jádrové materiály (pro sendvičové konstrukce – např. voštinové hliníkové nebo Nomexové jádro)

  • Separční vrstvy (pro snadnější demolding)

🏗️ 2. Způsoby výroby

➤ Pultruze (pultrusion) – pro hromadnou výrobu

• Ostré hrany: Vyžadují přesné formy s vysokým tlakem (riziko nedostatečného vyplnění rohů pryskyřicí).

• Zaoblené hrany: Standardní volba – pryskyřice lépe vyplní zakřivené plochy.

• Tvar: Někdy kruhový průřez uvnitř kvůli snadnější výrobě.

• Výhody: Rychlá, levná výroba dlouhých profilů.

• Nevýhody: Omezené možnosti tvarů, nižší odolnost, třepení

➤ Laminování do formy (ruční/vakuové/autokláv)

• Ostré hrany:

  • Nutné vícenásobné vrstvení s různými směry vláken.

  • Často se používají speciální rohové vložky, aby se předešlo vzduchovým bublinám.

  • Ideální pro designové aplikace (např. interiérové panely).

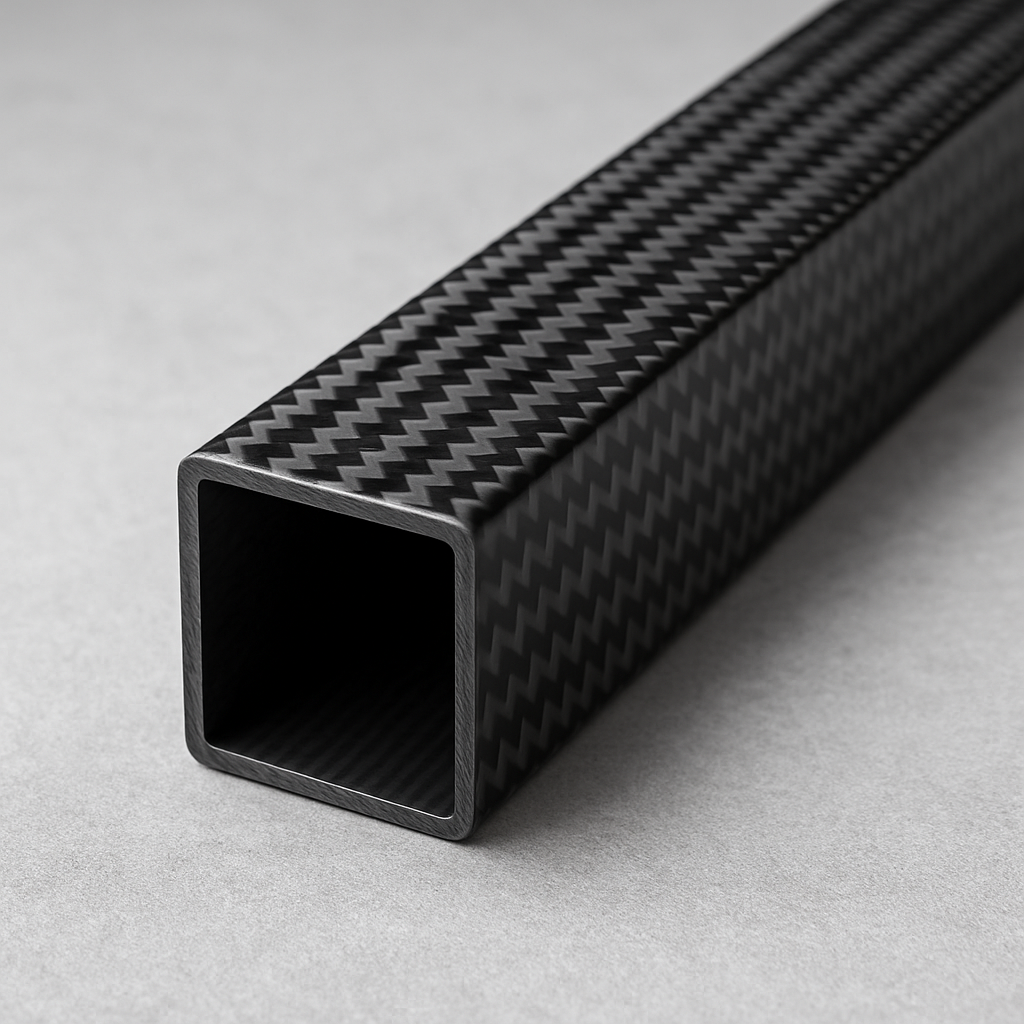

• Zaoblené hrany:

  • Snazší laminování, menší riziko vad.

  • Vhodné pro náročnější mechanické aplikace (např. letecké díly).

• Autokláv zajišťuje lepší konsolidaci než vakuové laminování.

➤ Filament winding (navíjení na mandrel) + obrábění

• Ostré hrany:

  • Problémové kvůli vráskám při navíjení.

  • Často se dodatečně brousí nebo frézují.

• Zaoblené hrany:

  • Snazší výroba, vlákna lépe kopírují zakřivení.

  • Vyšší odolnost proti nárazu a vibracím.

➤ Roll-wrapping

• Ostré hrany:

  • Vyžadují přesné stříhání prepregu a pečlivé překrývání v rozích.

  • Často se hrany dodatečně upravují lepením nebo broušením.

• Zaoblené hrany:

  • Snazší omotávání, menší riziko vad.

  • Lepší mechanické vlastnosti.

🔹 Klíčové rozdíly: Ostré vs. zaoblené hrany

💡 Praktické tipy pro výrobu

1. Pokud potřebujete ostré hrany, použijte:

   • Autokláv nebo vakuové laminování pro lepší konsolidaci.

   • Rohové vložky (např. z kompozitního materiálu) pro zpevnění.

   • Více vrstev s různými úhly vláken (0°, 90°, ±45°).

2. Pokud chcete odolnější profil, volte zaoblení:

   • Minimální poloměr R1–R3 mm u malých profilů.

   • Větší poloměr (R5+ mm) u nosných konstrukcí.

3. U roll-wrappingu:

   • Pro ostré hrany použijte prepreg s vyšší tažností.

   • Pro zaoblené hrany stačí standardní materiály.

🧪 Mechanické vlastnosti

🏗️ Využití a aplikace

🚀 Letecký a kosmický průmysl

• Konstrukce UAV dronů (rámové struktury)

• Anténní rámy, výztuhy

🏎️ Motorsport a automobilový průmysl

• Rámové výztuhy v závodních vozech

• Ochranné rámy (roll cage) – tam, kde nejsou vyžadovány kovové materiály

🚴 Cyklistika a sportovní vybavení

• Konstrukce rámů kol

• Výztuhy v kajacích, snowboardech

🏗️ Stavebnictví a architektura

• Konstrukční prvky s požadavkem na nízkou hmotnost

• Designové prvky – vizuálně atraktivní

⚙️ Průmyslová automatizace

• Ramena robotů, konstrukce ramen portálových manipulátorů

• Nosné struktury s nízkou hmotností a vysokou tuhostí

⚖️ Výhody vs. nevýhody

✅ Výhody:

• Extrémně lehký materiál

• Vysoká tuhost a pevnost

• Odolnost proti korozi a chemikáliím

• Možnost přesného opracování (CNC, laser)

• Dobrý tlumič vibrací

❌ Nevýhody:

• Vyšší cena oproti kovovým jeklům (i 10× vyšší)

• Citlivost na nárazy a delaminaci

• Obtížnější spojování (nutnost speciálních lepidel nebo výztuh)

• Nižší teplotní odolnost než kovové slitiny

• Obtížnější recyklace

🧠 Závěr

✅ Karbonové čtvercové trubky jsou vysoce technický produkt pro náročné aplikace, kde se počítá každý gram a každý mikron pevnosti. Jsou ideální všude tam, kde je třeba lehkosti, tuhosti a odolnosti zároveň.

⛓️ Jejich použití roste s pokrokem v kompozitních technologiích, a stávají se běžným materiálem nejen ve špičkovém průmyslu, ale i mezi hobby konstruktéry a designéry.

📊 Porovnání: Karbon vs. Dural vs. Ocel – čtvercové trubky (jekly)

🔧 Základní přehled vlastností (pro běžný profil 25×25 mm, tl. 2 mm, délka 1 m):

📈 Porovnání v grafech

⚖️ Hmotnost vs. Pevnost

📌 Karbon je cca 5–6× odolnější z hlediska poměru pevnosti ku hmotnosti než ocel, a ~5× odolnější než dural.

🛠️ Výhody a nevýhody v aplikacích

🧠 Shrnutí: Co vybrat a kdy?
